槽式桥架型号包括哪些信息,桥架标准长度和弯曲半径介绍
更新时间:2023-04-03 17:54:43 点击次数:240次

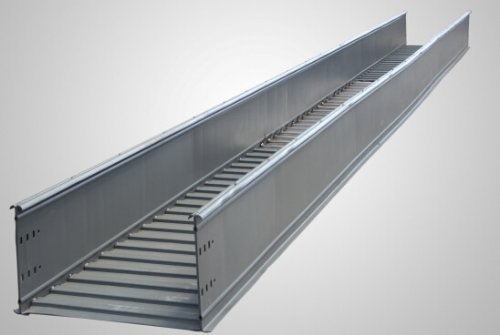

槽式桥架是现代电气工程中应用*为广泛的一种无孔托盘桥架。槽式桥架的桥架材质、桥架品种样式、桥架的规格、桥架表面防护都属于槽式桥架型号信息。槽式桥架标准长度一般为2米,当然也有3米、4米、6米的,弯曲半径有200mm、400mm、600mm等。更多详细内容可以参考下面:


1、槽式桥架

水平槽式桥架敷设的端部、进出接线箱的转角处、转弯处、穿越变形缝的两端、水平三通的三个端点、水平四通的四个端点,都应该增设支吊架。镀锌托盘或梯架两节进行槽式桥架敷设时,中间的连接片如果不用跨接线,则需要在其两端安装不少于2个带防松螺帽或防松垫圈的固定螺栓。

低压动力电缆适合采用梯级式、托盘式、组合式结构的槽式桥架,高压动力槽式桥架适合采用梯级式、托盘式结构的槽式桥架。槽式桥架敷设之前土建施工应当已经完成,竖井井道的封顶已完成,保证安装周边环境的整洁干净。槽式桥架敷设之前穿墙和跨楼层的孔洞位置要保证准确。

2、桥架型号

槽式桥架编写立柱托臂提料清单时应填写:名称+型号+托臂长度。如“工字钢立柱托臂 JY-TB101-260(托臂长度L=槽宽+60mm)”。槽式桥架支架的配套连接螺栓要根据具体要求型号来订货,槽式桥架支架的表面处理主要有喷漆、镀锌两种工艺,在重腐蚀环境下可以采用镀锌工艺。

3、桥架长度

槽式桥架直线段的标准长度一般有2m、3m、4m、6m几种。槽式桥架弯通的内侧弯曲半径有50mm、100mm、150mm、200mm、300mm、400mm、600mm等。槽式桥架吊架编写提料清单时应填写:名称+高度H+横担长度L,例如:通丝双拉吊架,规格H=2000mm,L=360mm(通丝吊架默认横担长度=槽宽+60mm)。

4、桥架弯曲半径

槽式桥架弯通的弯曲半径小于300mm,应在弯头与直线段的连接处300mm-600mm处,单独设置一个支吊架。大于等于300mm时,还应该在弯通的中间位置加一个支、吊架。槽式桥架敷设时遇到电缆需要分支或拐弯,托盘或梯架的弯通、三通等的弯曲半径要大于敷设电缆的*大弯曲半径,否则安装的桥架会对电缆产生损坏。
