铝合金母线槽的结构及安装规范
更新时间:2023-03-16 16:34:05 点击次数:272次

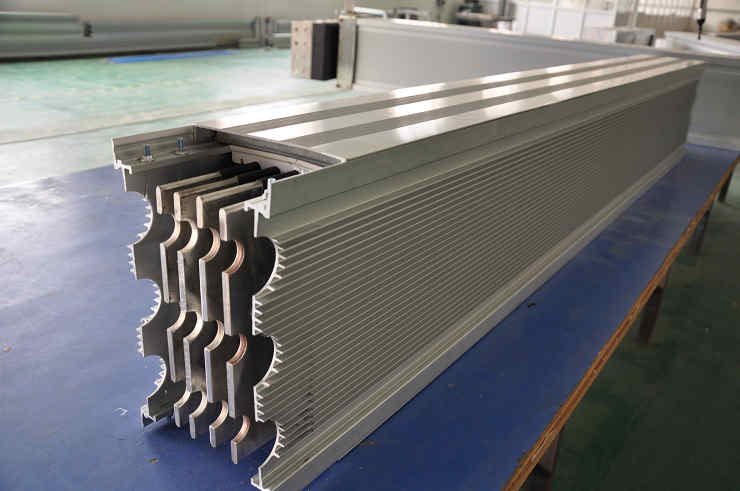

铝合金母线槽,由于外壳做成瓦沟形式,坑沟位置有意将母线分隔固定,母线之间有一些间距,线间通风良好,使母线槽的防潮和散热功能有明显的提高,比较适应南方气候,那么你对铝合金母线槽有多少了解呢?


铝合金母线槽的安装规范

支架必须安装牢固,母线槽应按分断序号、编号、方向和安装标志正确放置,节与节连接时,相邻断母线槽应对准,连接后母线槽导体与外壳不应承受接卸能力。

铝合金母线槽安装时,要先检查母线槽的导体连接面及接头器无磕碰损伤,确认无弊后将两节母线槽开始对接接头器母线,应将母线槽导入插入器内,在确保到位后,运用扭力扳手锁紧,对接式母线槽,应将需连接的两节母线的导体的端头相间空挡,确认无弊后,穿入绝缘螺栓,并注意铜连接片,母线端头、绝缘隔板的连接孔是否对齐,铜连接片绝缘隔板是否到位,收紧螺栓。

铝合金母线槽整体连接后,必须用万用电表1Ω档检查接地电阻,阻止小于0.1Ω以确认保接地要求。

母线槽具有防雨结构

母线槽采用高强度高性能的绝缘予支持导电体,具有良好的抗短路电动性能,室外安装时,高压母线具有可靠的防雨结构,并有良好的接地保护系统,可以确保高压封闭母线长久安全可靠的运行。

母线槽作为一种新型配电导线应运而生,与传统的电缆相比,在大电流输送时充分体现出它的优越性,同时由于采用了新技术、新工艺,大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升。

母线槽操作和维修保养应由专业安装人员进行;该人员应经过用电设备系统的送电、测试培训并且有较高的安全意识,并有齐全的安全防护(安全帽、工作服、安装用手套等)。

母线槽配件的结构形状

母线槽配件采用导电性能良好的非磁性材料铝合金外壳做保护地线,包围在导电排四周,由于它尽可能的靠近三相母排,可做到电抗*小,且保护地线与三相母排距离相等,电抗相同。母线槽配件其特点是头部尺寸小。重量轻,强度高和爬电距离大。可节约金属材料和降低线路造价。对于大型建筑物的施工和配电非常顺利,电流流量大,短路负载能力强。母线槽配件为满足带电作业的需要,在帽沿上采用国内传统的结构形状。要经常检查绝缘材料是否有老化现象,导电部分是否有熔化变形现象。

母线槽的密集绝缘式具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好等优点,在高层建筑中得到广泛应用。
