一、简介

桥架是一个支撑和放电缆的支架。桥架在工程上用的很普遍，只要铺设电缆就要用桥架，电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，，每个生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统缆线的类型、数量，合理选定适用的桥架。电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外型美观等特点。

二、分类及用途

桥架通常分为槽式桥架，梯级式桥架，托盘式桥架，大跨距电缆桥架。梯式桥架适用于一般直径较大电缆的敷设，适合于高、低压内链动力电缆的敷设。

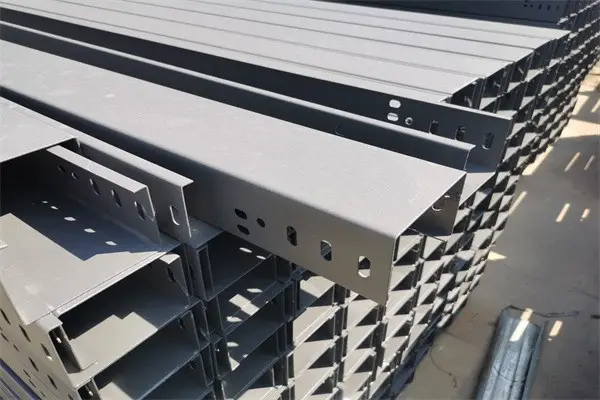

槽式桥架是一种全封闭型电缆桥架，*适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。

CQ1-T型梯级式电缆桥架具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合高、低压内链动力电缆的敷设。

托盘式桥架是石油、化工、轻工、电讯等方面应用*广泛的一种，即适用于动力电缆的安装，也适合于控制电缆的敷设。

大跨距电缆桥架可分为梯级式、托盘式、 槽式。 梯级式汇线桥架具有良好的通风性能，不防尘、不妨干扰。托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理 。适用于电力电缆、控制电缆、照明电缆及配件等。

三、规格及行情分析

桥架相比线槽规格比较大，常用的是槽式桥架 ，桥架都带盖板，但不一定会带隔板，桥架同一规格会有不同的厚度。一般常用厚度在0.8-3mm这个范围，不同的场合会用到不同的厚度，例如100*50 会有四种常用厚度：0.8 1.0 1.2 1.5，不同厚度的价格会相差很大，价格差别主要是受钢材的价格以及加工成本的影响。

桥架宽度和高度越大，相邻厚度之间价格差也越大。通常桥架都会有国标厚度，国标厚度常用的有1.0mm、1.2mm、1.5mm、2.0mm。桥架的宽度通常在1.2米以下，高度通常在0.25米以下，每根的长度是2米，桥架的表面一般都会做防腐蚀处理，通常有电镀锌（冷镀）、热浸镀锌，涂漆，粉末喷涂，其他有机无机涂料涂敷。热镀锌和冷镀锌的*常用，价格上是电镀锌的较高，冷镀锌要比热镀锌贵差不多1倍。

根据不同的场合会用到不同材质的桥架，常用的有钢制，铝合金，201不锈钢，304不锈钢等。镀锌钢材质是*常用的，铝合金材质要比镀锌钢贵1.5倍左右；201不锈钢和铝合金材质价格是差不多的；304材质是201材质的2倍，是镀锌钢材质的3倍。

在桥架使用过程中，会有一些连接桥架的附件，常用到的有弯通和三通，一般情况下，弯通单价是同规格桥架米价的1.2倍，三通单价是同规格桥架米价的1.3倍。

四、影响价格的因素

影响桥架价格的参数一般就是规格，厚度和材质，规格也就是宽度和高度。
